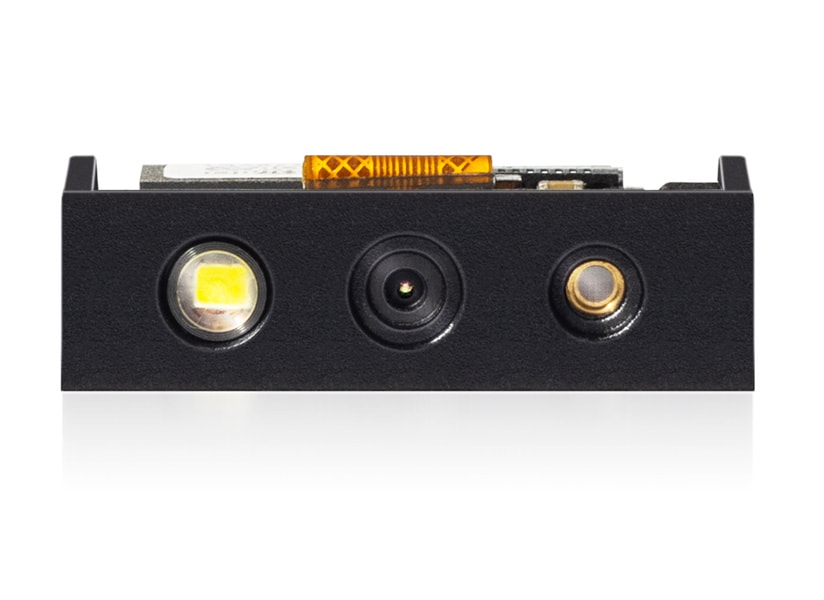

Pequeño motor de escaneo de código QR: RT218

Pequeño motor de escaneo de códigos de barras QR y 2D OEM. Con un puntero láser, que es más preciso para apuntar códigos de barras.

Para satisfacer las diferentes necesidades de las distintas aplicaciones, el RT218 incluye cuatro versiones en términos de resolución y distancia de lectura:

  • RT218-SR, rango estándar: el escáner de rango estándar
  • RT218-ER, rango extendido: puede leer códigos de barras desde una distancia mayor
  • RT218-SD, distancia corta: puede leer códigos de barras desde una distancia corta
  • RT218-HD, alta definición: puede leer códigos de barras de alta densidad

Características

  • Apuntador láser cuadrado y cruzado
  • Diseño compacto y liviano
  • Excelente rendimiento de lectura de códigos de barras
  • Windows, Linux, Android, Arduino, Raspberry PI
  • Compatible con la mayoría de los tipos de códigos de barras


Conexión

  • TTL-232
  • Kit EVK USB✹
  • Kit EVK RS232✹
    (✹Opcional)

Certificado

  • CE, FCC, RoHS, REACH, IEC 60825
Contáctenos Ahora

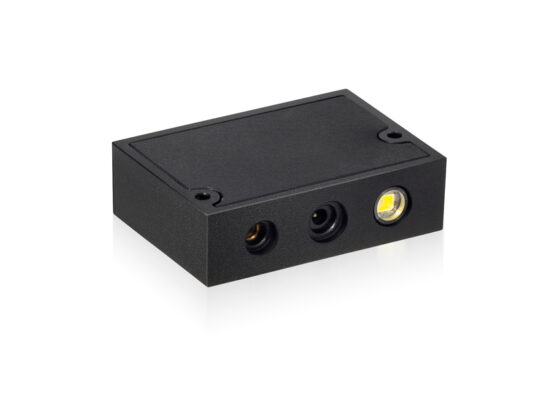

Pequeño motor de escaneo de código de barras



El RT218 se destaca por su diseño supercompacto, su puntería precisa con láser y su excelente rendimiento para decodificar casi códigos de barras 1d y 2d: códigos QR, Aztec, Maxicode, EAN-13, EAN-8, UPC-A, UPC-E, Code128, Código 39, Codabar, UCC/EAN 128, RSS, ITF-14, ITF6,
Estándar 2 de 5, etc.

Es adecuado para la mayoría de las aplicaciones: dispositivos médicos, taquillas, carritos de la compra, máquinas expendedoras, cajeros automáticos, armarios Express, máquinas expendedoras de billetes, terminales portátiles, tabletas, etc.

RT218 Cuatro versiones disponibles

Model NumberDescriptionExample
RT218-SRStandard Range version:
The standard range scan engine.
QR Code(20mil):
Readable distance: 35-230mm
RT218-ERExtended Range version:
Able to read bar codes
from a longer distance
QR Code(20mil):
Readable distance: 50-400mm
Code128(30mil): 200-1300mm
RT218-SDShort Distance version:
Able to read bar codes
from a short distance
Data Matrix (4*4mm):
Readable distance: 22-70mm
QR Code(4*4mm):18-75mm
RT218-HDHigh-Definition version:
It can read high density
bar codes
High-density bar code that is hard to read by usual scanners





Características



Block

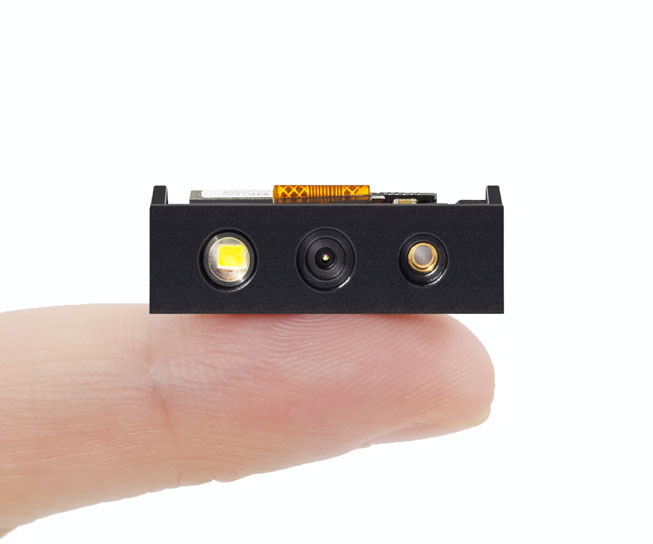

Compact and Lightweight Design

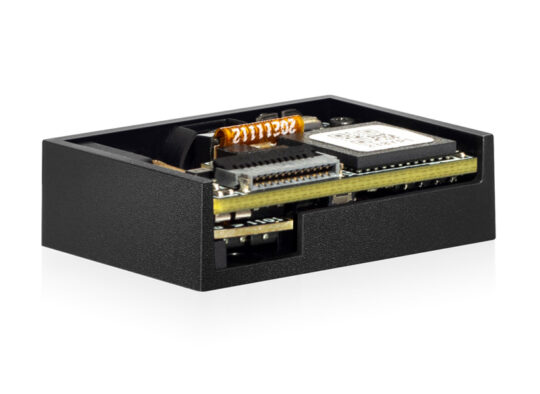

The miniature size, lightweight, and seamless integration of the imager and decoder board facilitate the integration of the barcode scan engine into a wide variety of equipment.

Read Poor Quality Bar Codes

Applied with the newest technology, this barcode scan engine can easily read poor-quality bar codes: damaged bar codes, low contrast bar codes, torn bar codes, warped or wrinkled bar codes.

Square & Cross aimer

With a square & cross aimer, users can accurately and easily point to the barcode and achieve quick reading. This makes a better user experience.

Excellent Bar Code Reading Performance

Great performance to read allmost all types of
1d /2d bar code such as QR code, Datamatrix code, Aztec, Maxicode, etc. whatever is read from paper or from a phone screen.



Integración

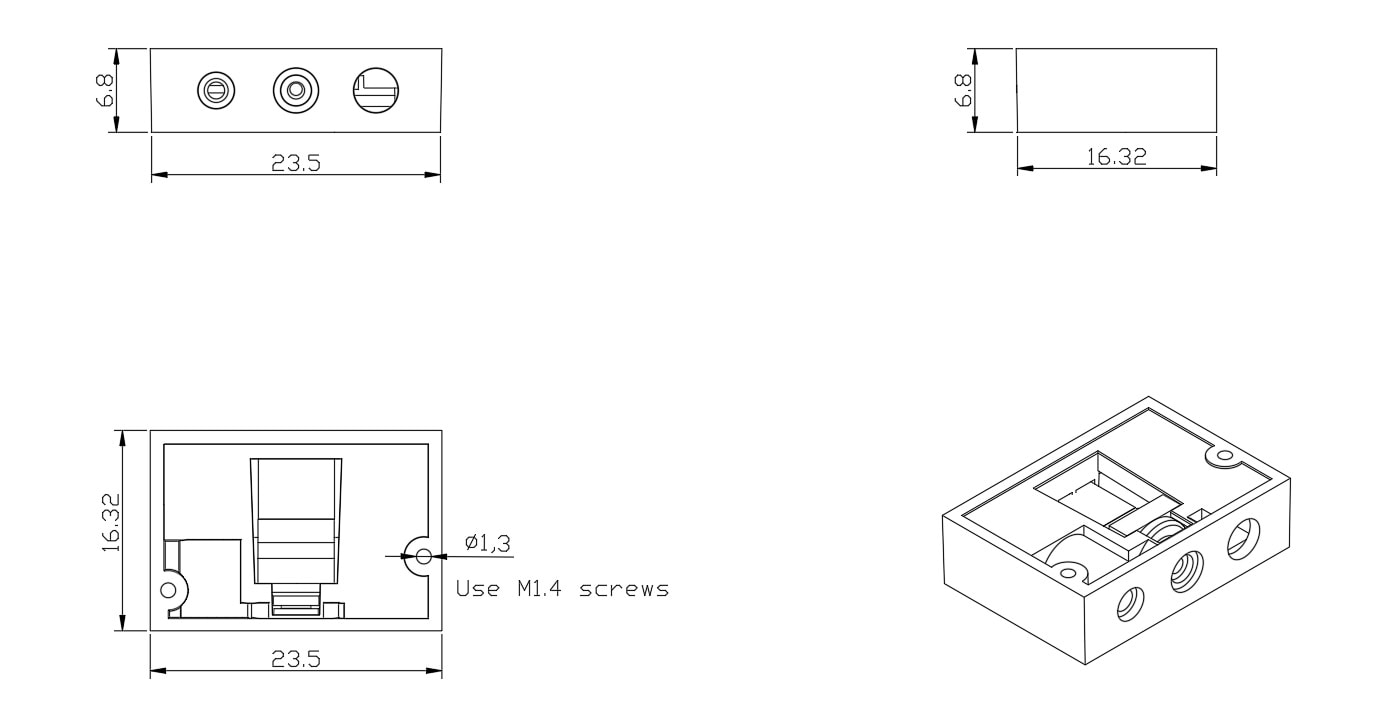

Proporcionamos una guía de integración de dibujo en 3D que admite un trabajo de integración fácil y rápido con sus terminales.

Póngase en contacto con nuestros vendedores para obtener los documentos completos.

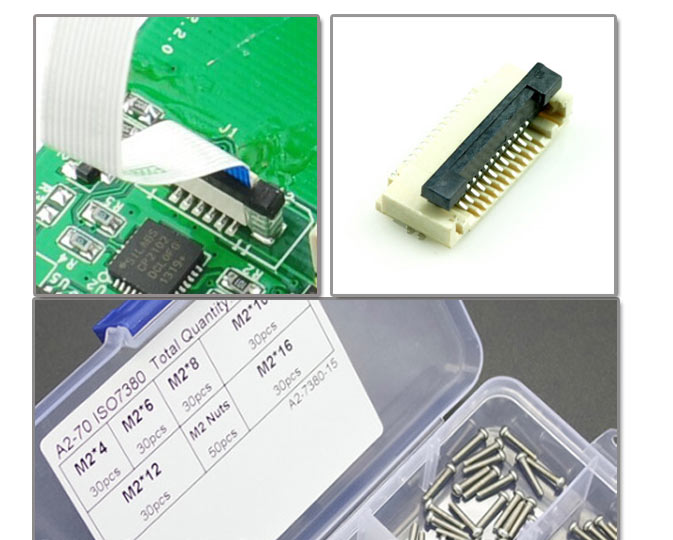

Accesorios de integración



Para facilitar la integración de nuestros clientes, proporcionamos tornillos, cables planos, conectores, USB/RS232 EVK (también lo llamamos placa de kit de desarrollo) y su esquema. Pero todos son opcionales, puede decirles a nuestros vendedores si los necesita o no cuando realiza un pedido.

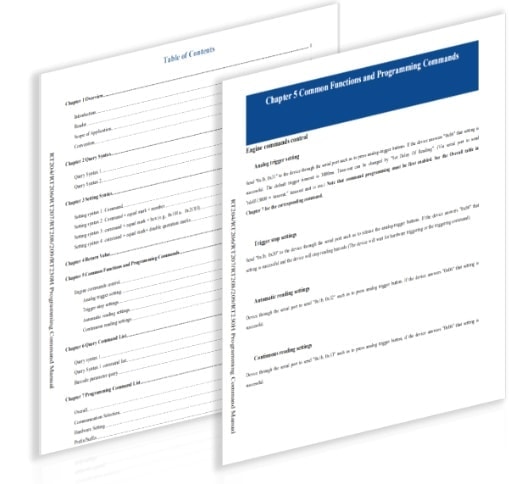

Controle el módulo de escaneo de códigos de barras con comandos



Por ejemplo, podemos controlar la lectura/iluminación del escáner... enviando comandos al escáner. Proporcionamos una introducción detallada para que sepa cómo hacer el control de comando. Pídale a nuestra gente que obtenga los documentos completos.

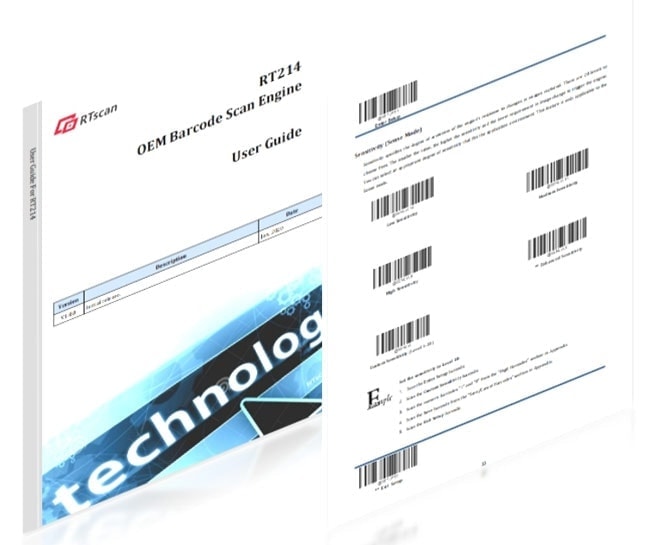

Programación de códigos de configuración



Para programar/configurar el módulo del escáner, simplemente puede hacerlo configurando los códigos del manual de usuario que proporcionamos. Recuerde leer el código "Entrar configuración" cuando comience la configuración. Solicite a nuestros vendedores el manual de usuario completo y detallado.









Especificaciones técnicas

Performance

Image Sensor

RT218-SR/RT218-SD: 640 * 480 CMOS

RT218-ER/RT218-HD: 720 * 1280 CMOS

Illumination

Aiming

White LED

Cross laser





Bar codes types

2D

PDF417, QR Code, Data Matrix, Aztec, Maxi code

1D

EAN-13, EAN-8, UPC-A, UPC-E, Code128, Code 39, Coda bar, UCC/EAN

128, RSS, ITF-14, ITF6, Standard 2 of 5, Matrix 2 of 5, Industrial

2 of 5, Plessey, MSI Plessey, Code 11, Code 93, etc.

Resolution

For 2D: ≥5mil, 1D: ≥5mil, (differ from different type bar codes)

Scan Mode

Sense mode, Continuous mode, Command trigger

Scan Angle

Roll: 360°, Pitch: ±55°, Skew: ±55°

Field of View

Horizontal 42°, Vertical 32°

Min. Symbol Contrast

25%

Mechanical/ Electric

Interface

TTL-232 by itself; USB or RS232 by EVK board

Dimensions

23.5(W)×16.32(D)×6.8(H) mm (max.)

Weight

3g

Notification

Beep, LED indicator

Operating Voltage

3.3VDC + 5%

Current @ 3.3VDC

Trigger mode:  operating: 160mA; standby: 25.5mA; peak (power on): 360mA

Sense mode:  operating: 160mA; standby: 124.5mA; peak (power on): 360mA

Environmental

Operating Temperature

-30℃ to 70℃

Storage Temperature

-40℃ to 80℃

Humidity

5% to 95% (non-condensing)

Accessories (optional)





Development kit board:



USB



USB virtual Com or USB-HID; equipped with a trigger button, beeper, and USB interfaces.

RS232

(optional)

DB9 RS232 kit board; equipped with a trigger button, beeper, and RS232 interface, power adapter

Four Versions Available

Version

Description

Example

RT218-SR

Standard Range:

The standard scanner

QR Code(20mil):

Readable distance: 35-230mm

RT218-ER

Extended Range:

Able to read bar codes from a longer distance

QR Code(20mil):

Readable distance: 50-400mm

Code128(30mil): 200-1300mm

RT218-SD

Short Distance:

Able to read bar codes from a short distance

Data Matrix (4*4mm):

Readable distance: 22-70mm

QR Code(4*4mm):18-75m

RT218-HD

High-Definition:

It can read high-density bar codes

High-density barcode that is hard to read by usual scanners

Typical Depth of Field



RT218-SR

RT218-SD

RT218-ER

RT218-HD

Code128 (5mil)

40-210mm

30-65mm

130-350mm

60-170mm

Code 39(5mil)

40-220mm

35-70mm

100-360mm

65-200mm

PDF417(5mil)

60-130mm

20-70mm

120-230mm

60-190mm

Data Matrix(10mil)

50-90mm

30-55mm

130-230mm

85-120mm

QR Code(20mil)

35-230mm

35-120mm

50-400mm

30-80mm

¡Solicite una muestra para probar ahora!
